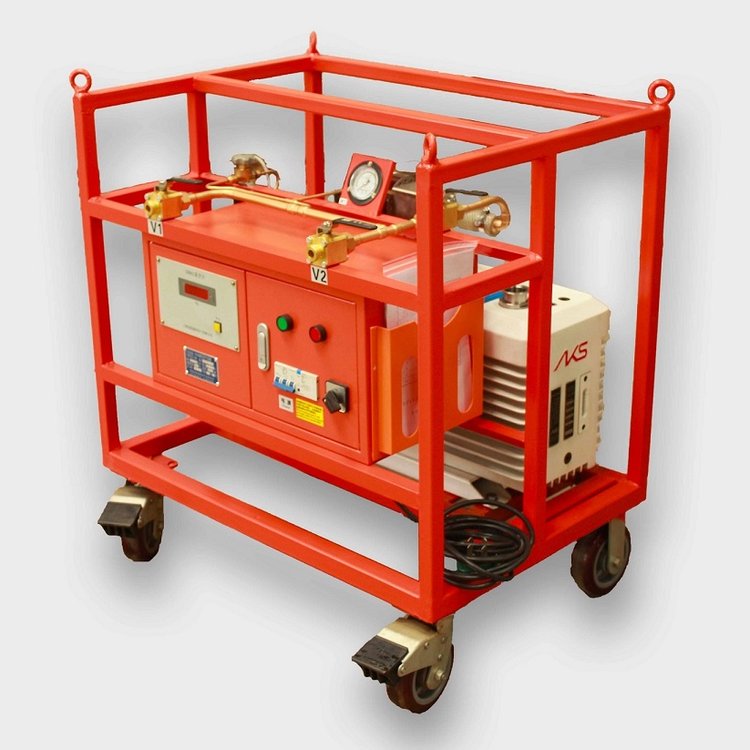

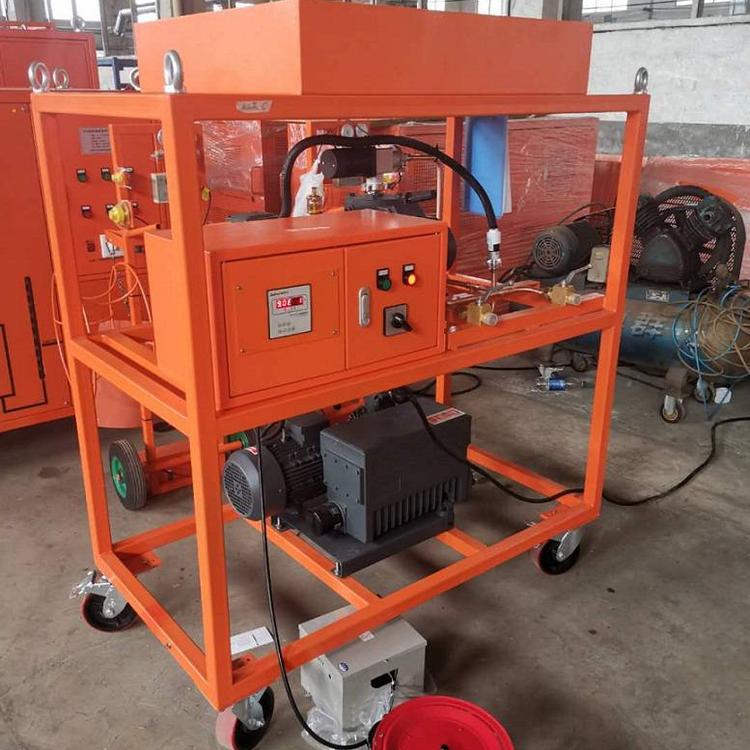

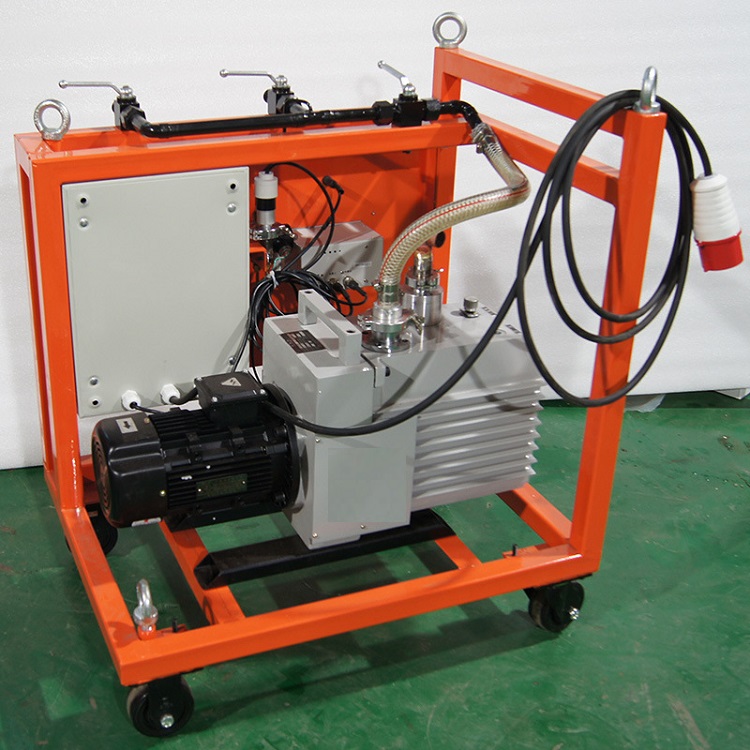

SF6氣體抽真空裝置 TXJ-40D真空測量 多種功能 真空抽氣機組
返回列表
產品簡介 Product Introduction
氣體抽真空及回充裝置使用高品質的真空泵，具有抽速快，無油煙，無噪音，無滴油漏油等優點，由于采用封閉式結構的設計，避免了外部碰撞，使內部管路以及電氣元件得以保護，使機器的使用壽命得以增長，性能更為優越。
氣體抽真空及回充裝置主要應用于各供電公司、送變電工程公司、發電廠、超高壓輸變電站、SF6電器開關制造廠等部門，作為GCBP、GCBT、GIS等SF6電器產品在安裝、調式、檢修時使用的輔助設備。利用本裝置對上述電器產品進行抽真空、回充SF6氣體操作，同時本裝置亦可用作其它部門抽真空和回充氣體的設備。
產品特征 Product Characteristics
1、 電子式真空度顯示（可按用戶要求配置其它真空表）；
2、 密封元件具有自動補償性能。切實應用于真空、壓力工況，確保真空壓力兩不漏，為真空、壓力兩用的專用球閥；
3、 配有各類進口、國產SF6電器設備連接接頭；
4、 根據用戶設置的時間或真空度，自動抽真空；
5、 多種保護功能，有效保證真空泵安全運行；
6、 維護方便，裝置都采用了性能優良的部件，長時間使用也無需維修 。
產品參數 Product Parameters
1.裝置極限真空度小于10Pa
2.裝置年泄漏率小于1%
3.充氣系統壓力小于0.8Mpa

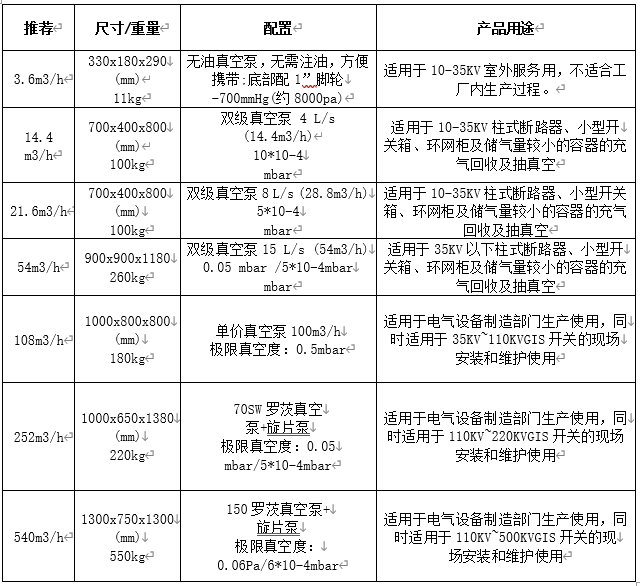

4.系列型號:
便攜型真空泵速率 4 L/s (14.4m3/h)
4型 真空泵速率 4 L/s (14.4m3/h)
8型 真空泵速率 8 L/s (28.8m3/h)
15型 真空泵速率 15 L/s (54m3/h)
30型 真空泵速率 30 L/s (108m3/h)

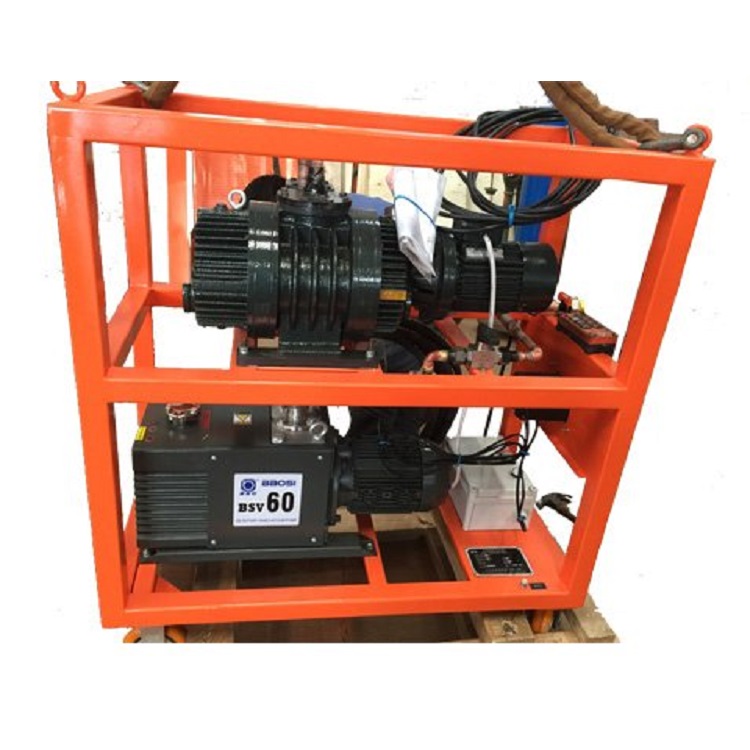

70型 真空泵速率 70 L/s (252m3/h)可選用羅茨泵機組
150型 真空泵速率 150 L/s (540m3/h)可選用羅茨泵機組
用途：
適用于斷路器、互感器、GIS等電氣設備抽真空及回充SF6氣體。
特點：
?采用風冷油式旋片泵、體積小、重量輕、無油煙、噪音低、壽命長，具備突然停機時防返油保護。
?對電氣設備、SF6鋼瓶、裝置自身管路系統抽真空，提供2~4~6路抽真空接口（或根據需求增加）。
?向SF6氣體絕緣電氣設備充氣或補氣。
?配備壓力表及數顯真空計。
?配備真空、壓力兩用的專用SF6球閥、密封元件具有自動補償性能。
?固定和可轉向的輪子，具備電源相序切換功能。
?具備SF6鋼瓶運載功能（僅TXJ-40ID型）
?可選配加裝封閉式外殼。
裝置主要功能
1、對電器設備中的氣體和管路系統進行抽真空（及真空測量）
3、對電器設備中的氣體進行回收（及壓力測量）
5、對回收和回充的SF6氣體進行過濾及水分干燥處理，濾芯可更換或加熱再生
6、對SF6開關設備充氣至額定工作氣壓（及壓力測量）
7、對電器中SF6氣體進行壓縮灌瓶（及重量測量）
8、裝置能夠進行外置鋼瓶或儲氣罐SF6氣體相互轉運
9、裝置與外部設備連接的接頭采用自封形式
